Legenda F-91W (+lehký modding)

Japonská firma Casio vyrábí spoustu věcí - od foťáků, kalkulaček, elektornických kláves, PDAček až po hodinky. Právě model F-91W se stal nejprodávanějším na světě s víc jak třemi miliony prodanými kusy každý rok - to je přes 100 milionů kusů od zahájení produkce v roce 1989!

V tomto roce vydalo Casio vylepšenou verzi modelu F-87W. Navrhl ji japonský návrhář Ryūsuke Moriai, který stojí za řadou Casio G-SHOCK. Pouzdro těchto malých kompaktních hodinek je vyrobeno z resinu (stejně jako řemínek s roztečí 18mm) a nerezové oceli. Sklíčko je akrylátové. Má tři tlačítka - LIGHT, MODE a ALARM ON-OFF / 24 HR. Na zadní straně pouzdra je číslo modulu (593) + další informace o původu. Tato zadní strana je poměrně důležitá, protože i přes jejich nízkou cenu jsou poměrně hojně padělány. Modul 593 umí stopky (s přesností na setinu vteřiny) se stopováním kol, pípnutí každou celou hodinu, budík, jednoduchý kalendář a slabé podsvícení. Čas ukazuje s přesností ±30 sekund za měsíc. A samozřejmě je to quartz, napájený třívoltovou lithiovou baterií CR2016 s výdrží 7 let, pravděpodobně i déle. Celé hodinky jsou voděodolné, nejzákladnější verze (F-91W-1) by měla vydržet tlak 3 bary (hloubka 30 metrů). "Voděodolné" sice neznamená "vodotěsné", ale po lehké úpravě není vyloučeno, že vydrží mnohem víc. Tento model je mezi hodinkami něco jako Nokia 3310 mezi telefony, prostě legenda. A to i z mnohem horších důvodů, než je jejich "nezničitelnost". jsou navíc velice lehké, pouze 21 gramů. Osobně se mi stává, že zapomínám, že je mám na sobě.

Kdo je nosí?

Teoreticky a prakticky všichni. Jsou sice levné a dostupné, ale zároveň elegantní a praktické. Takže není divu, že je nosí studenti i prezidenti. Také se občas objevují v různých filmech.

Zleva: Usáma bin Ládin - terorista (F-91W nosilo i spoustu dalších známých tváří tohoto typu (zdroj), Barack Obama - 44. prezident Spojených států amerických (v mládí, zdroj), Chung Eui-sun - bývalý výkonný předseda Hyundai Motor Company (zdroj), Ryan Reynolds - kanadsko-americký herec (ve filmu Free Guy, zdroj). A seznam by takhle mohl pokračovat ještě dlouho...

Terorismus

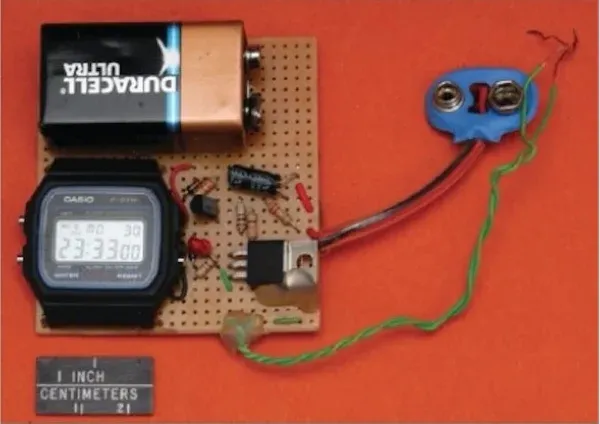

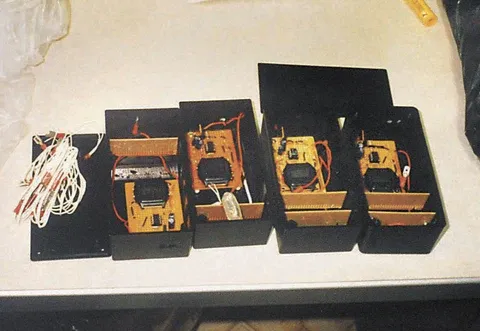

Ano správně, F-91W je to totiž ideální kandidát pro takové použití. Nízká cena, výdrž, jednoduchá dostupnost a... jednoduše se z toho dá vyrobit časovač pro výbušninu?

Toho si všimla vláda Spojených států amerických:

Podle tajných dokumentů určených vyšetřovatelům v Guantánamu (zadržovací tábor), které získal a zveřejnil deník The Guardian, „byly digitální hodinky Casio F-91W označeny za ‚znak al-Káidy‘ a analytici působící v Guantánamu je považovali za faktor přispívající k prodloužení zadržení vězňů. Informační dokumenty používané k školení personálu při posuzování úrovně ohrožení nových zadržených uvádějí, že držení modelů F-91W a A159W, které jsou online k dostání již za 4 libry, naznačuje, že jejich nositel prošel výcvikem v výrobě bomb u al-Káidy v Afghánistánu.“ Úředníci vojenské rozvědky Spojených států identifikovali model F-91W jako hodinky, které teroristé používají při výrobě časovaných bomb. Zdroj

Neironicky si myslím, že je to docela dobrá reklama.

Modding

Kolem levných hodinek od Casia se za roky vytvořila obrovská komunita nadšenců, kteří se nespokojí s továrním základem. Modding představuje cestu, jak si hodinky za pár stovek přizpůsobit přesně podle sebe a vytvořit z nich naprosto unikátní kousek. Ať už jde o praktická vylepšení čitelnosti nebo o čistě estetické změny, možností je spousta a většina z nich se dá s trochou šikovnosti a odvahy (to je důležité) zvládnout doma.

Toto je krátké představení nejčastějších modifikací:

Podsvícení

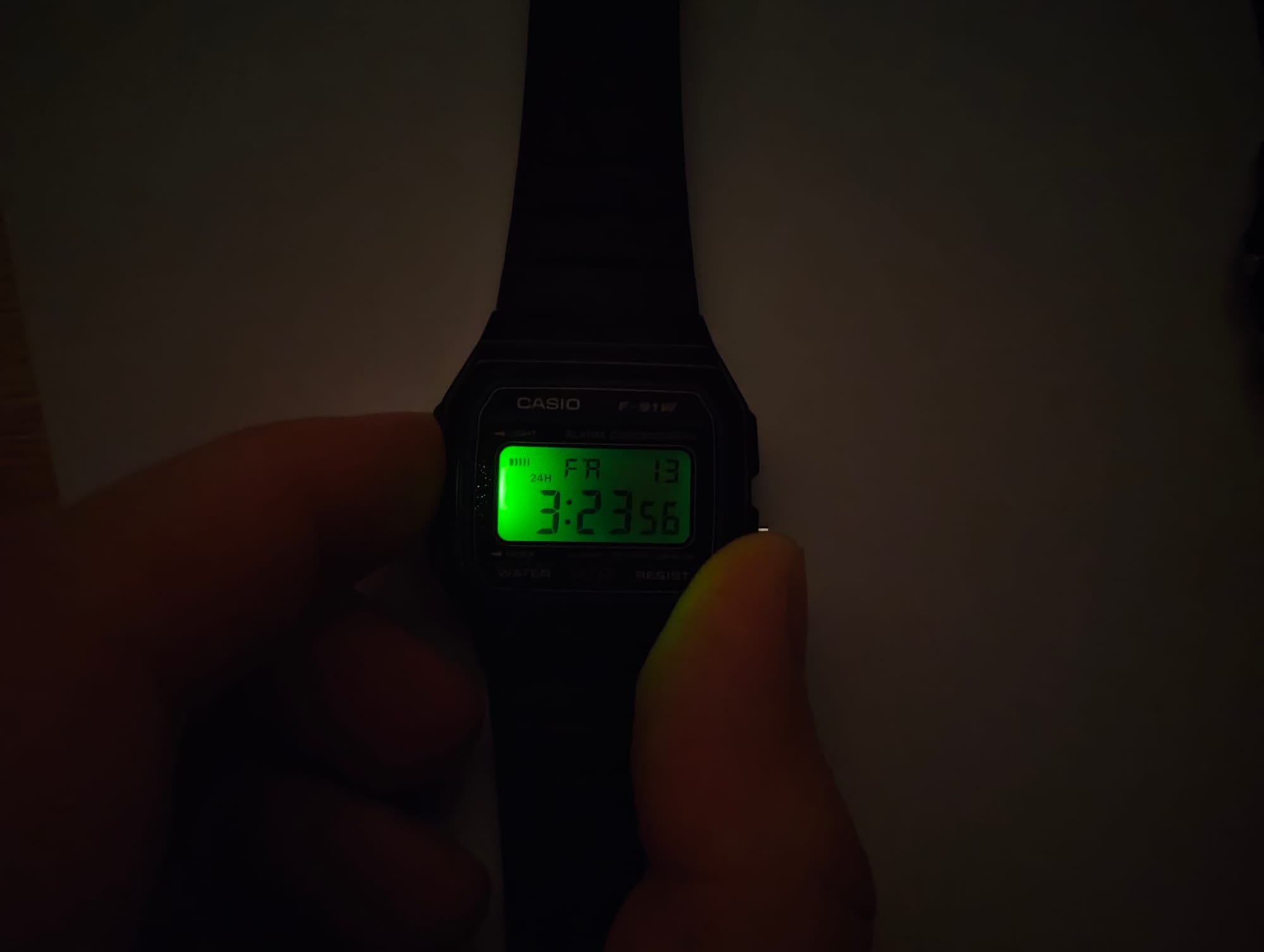

Výměnou difůzeru lze docílit lepšího rozptylu světla na pozadí displeje třeba společně i s výměnou za lepší LED diodu/diody, které jsou v těchto hodinkách opravdu slabé. Článek o výměně.

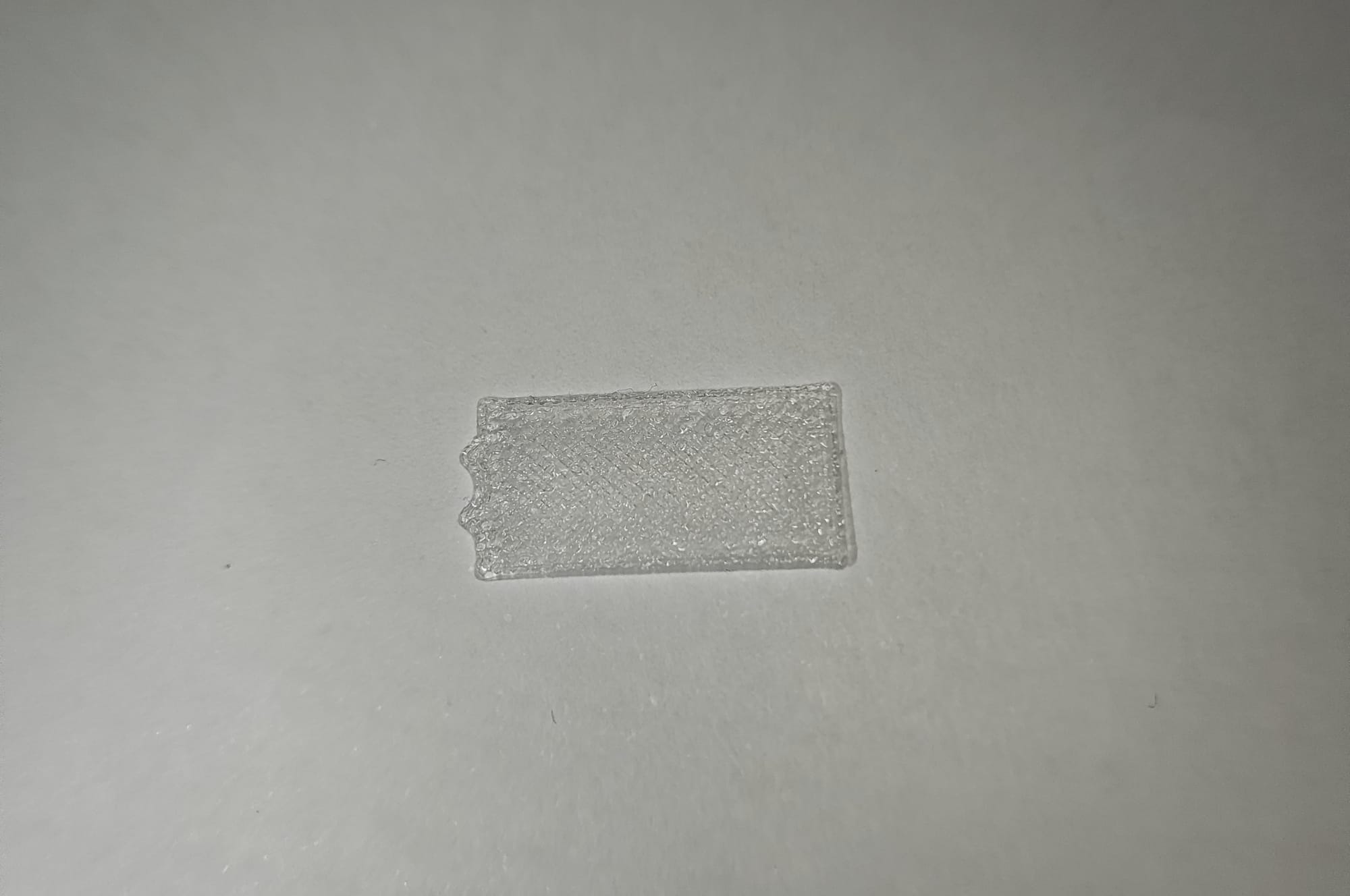

Na fórech jsem se dočetl, že lidé často kupují tento difůzer. Já si ho ale nechám vytisknout na 3D tiskárně.

Negativní displej

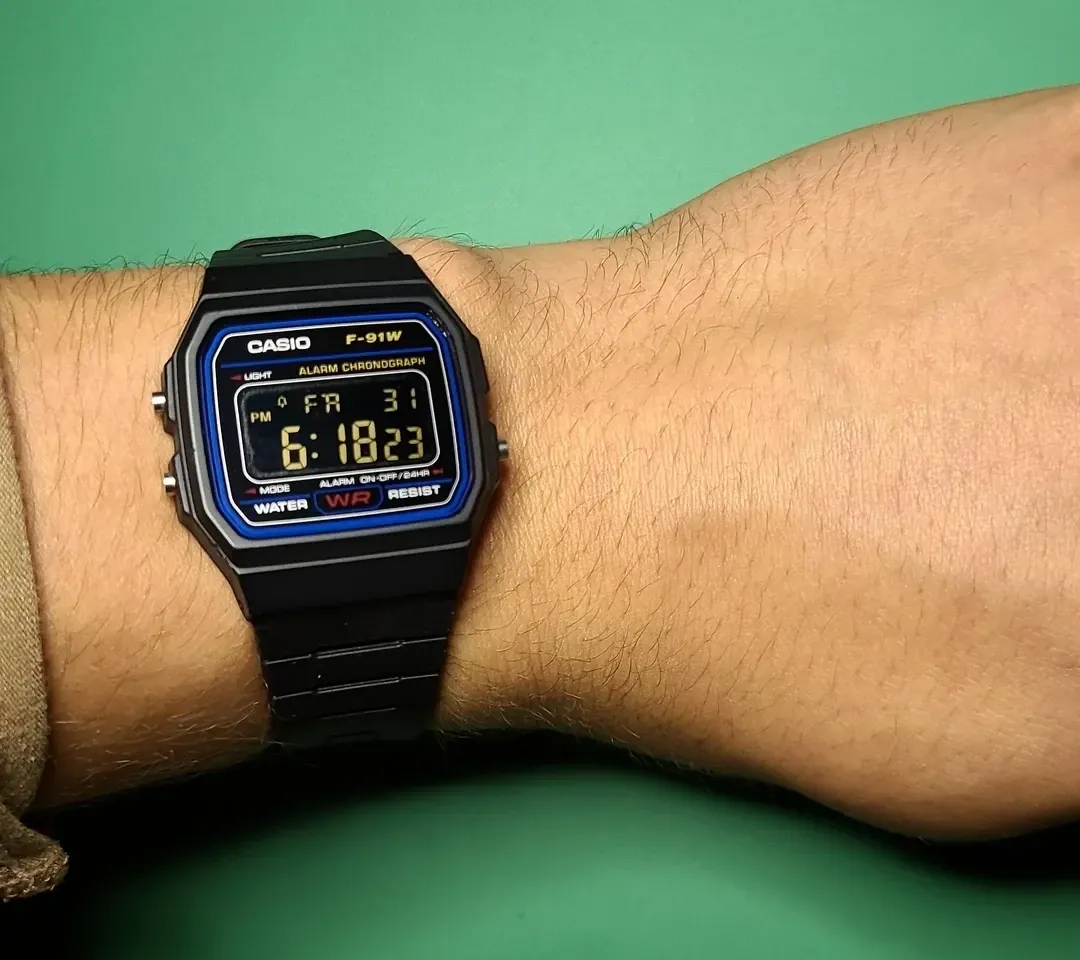

Tato úprava spočívá ve výměně polarizační folie na LCD displeji, která pod určitým úhlem změní pozadí hodinek na černé:

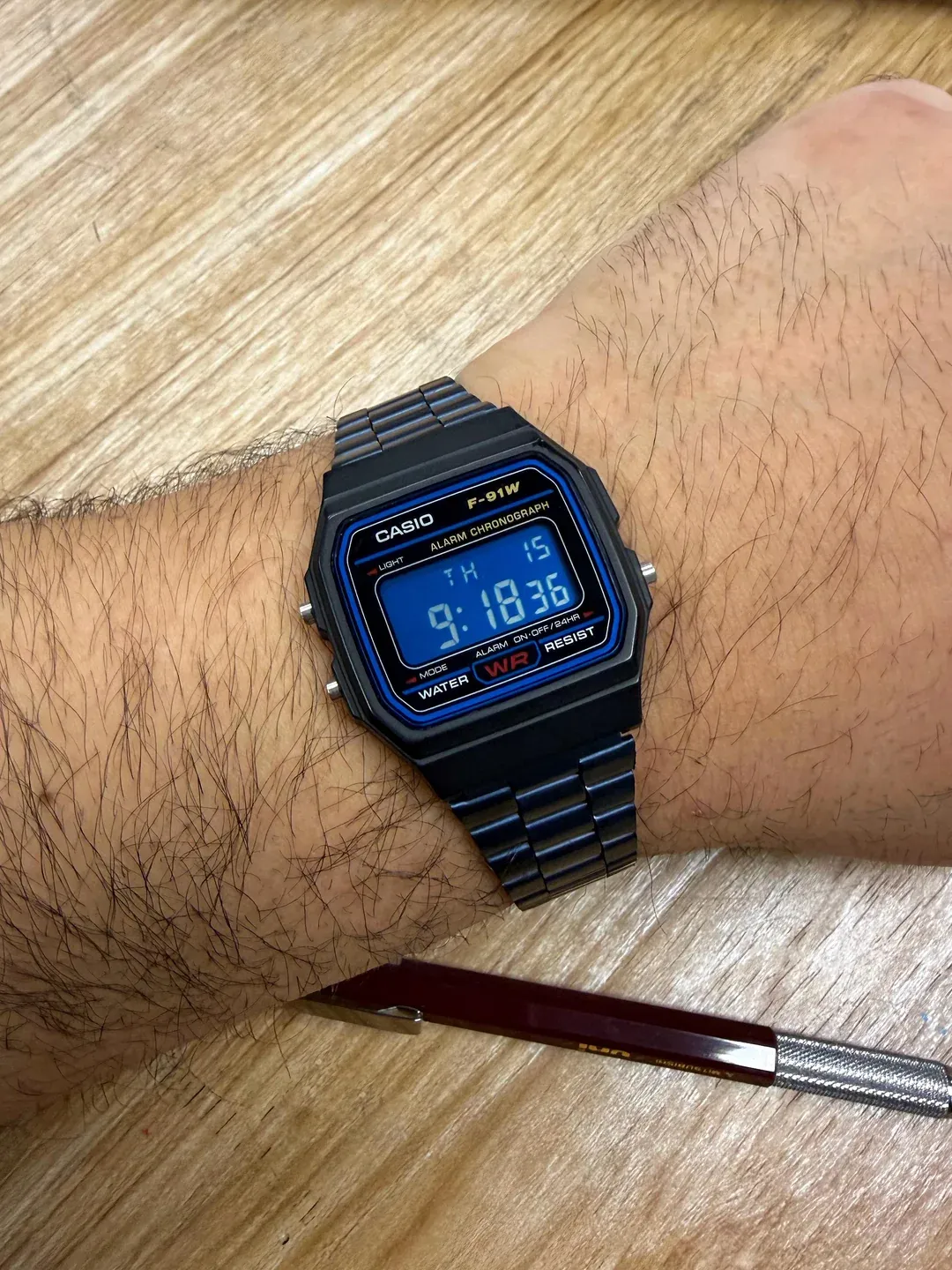

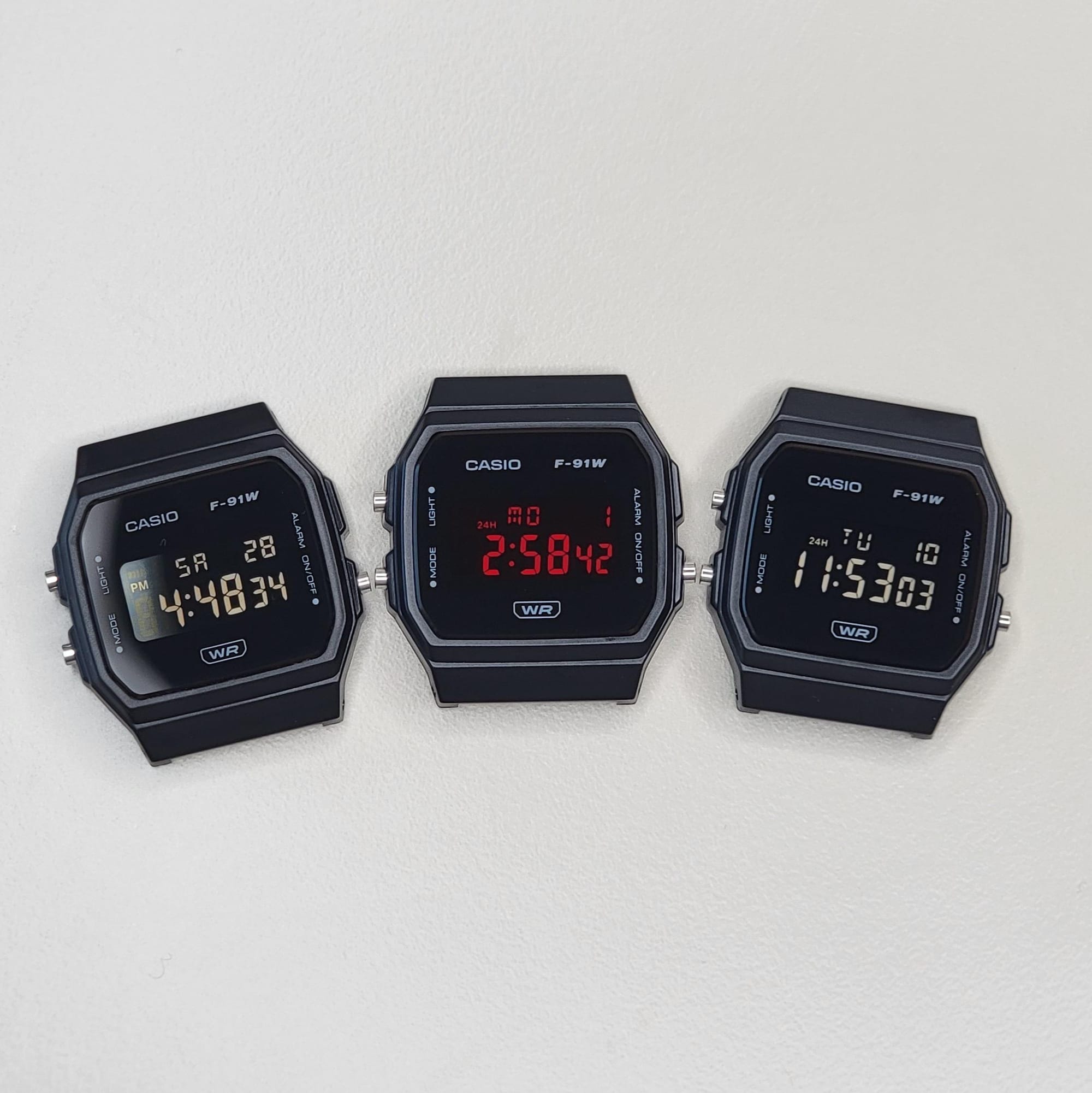

To dodává hodinkám elegantní "stealth" vzhled. S barevnou polarizační folií nebo jeich kombinací lze dokonce měnit barvu jak pozadí tak číslic.

Hydromod

Jedná se o zajímavou modifikaci, kdy je vnitřek hodinek naplněn nevodivým (nejlépe silikonovým) olejem. Na první pohled to nemusí být zřejmé, ale olej zlepšuje pozorovací úhel displeje a kontrast číslic.

Má ale určité nevýhody. Při nízkém osvětlení není displej dobře čitelný, proto je lepší upravit podsvícení (minimálně u F-91W). Při výměně baterie (obvykle po deseti letech) nebo prostě po rozebrání hodinek je potřeba provést hydromod znovu.

Můj modding

Já jsem si jako cílové úpravy pro své F-91W jsem zvolil:

• dvojitou LED
• výměnu difůzeru světla
• negativní displej
• hydromod
• a výměnu řemínku

Pro tyto úpravy bylo potřeba:

Rozebrání hodinek

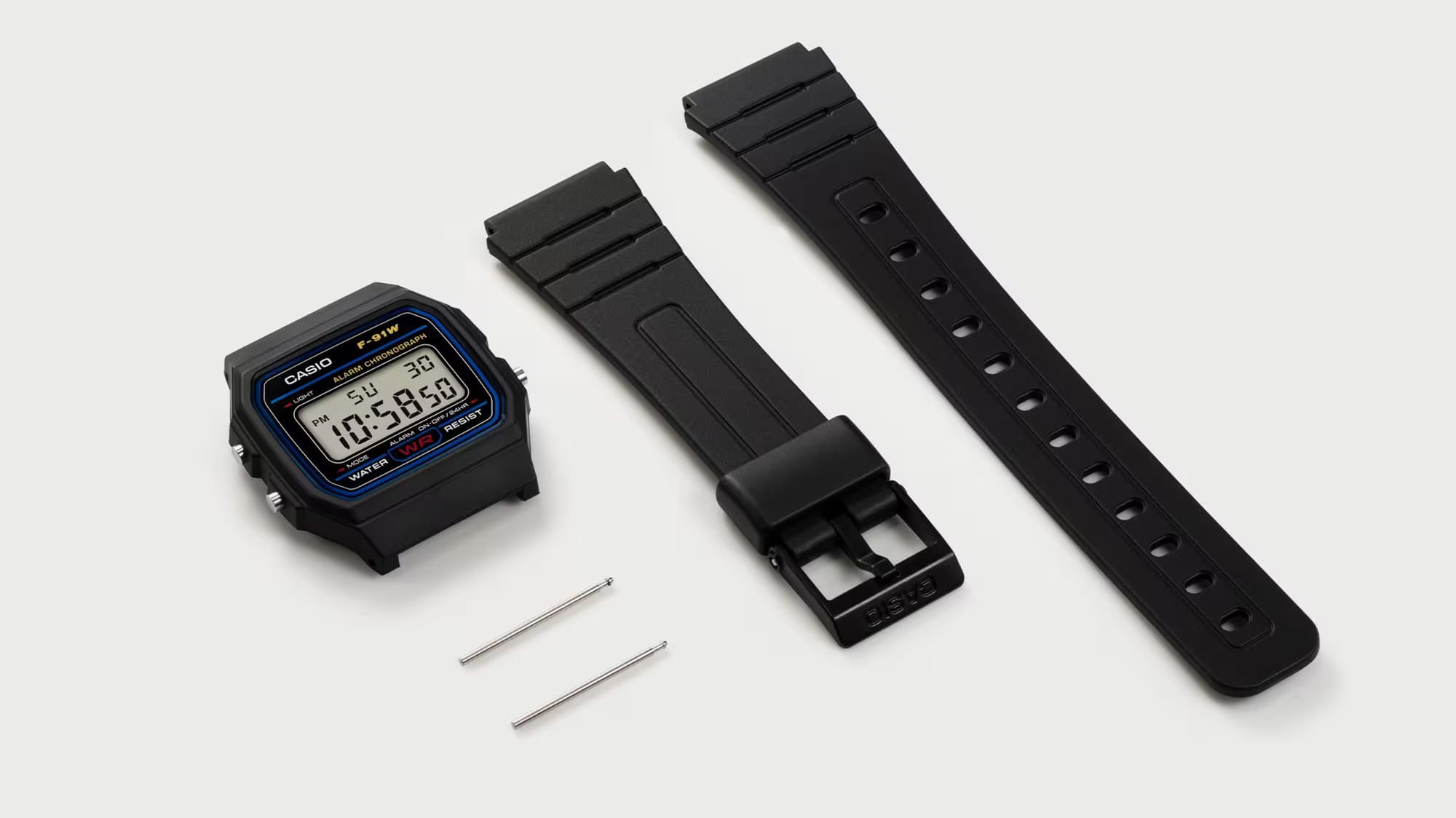

Nejdřív ze všeho jsem kvůli jednoduchosti sundal řemínek. Stačí ve směru šipky (zezdola na řemínku) zatlačit do dírky a tím vytlačit osičky, které drží řemínek:

Na videu to jde celkem dobře, ale to je tím, že jsem předtím řemínek už sundával. Napoprvé je potřeba použít sílu.

Pak jsem hodinky otevřel. Stačí odšroubovat čtyři šroubky, vyndat modul a gumové těsnění,

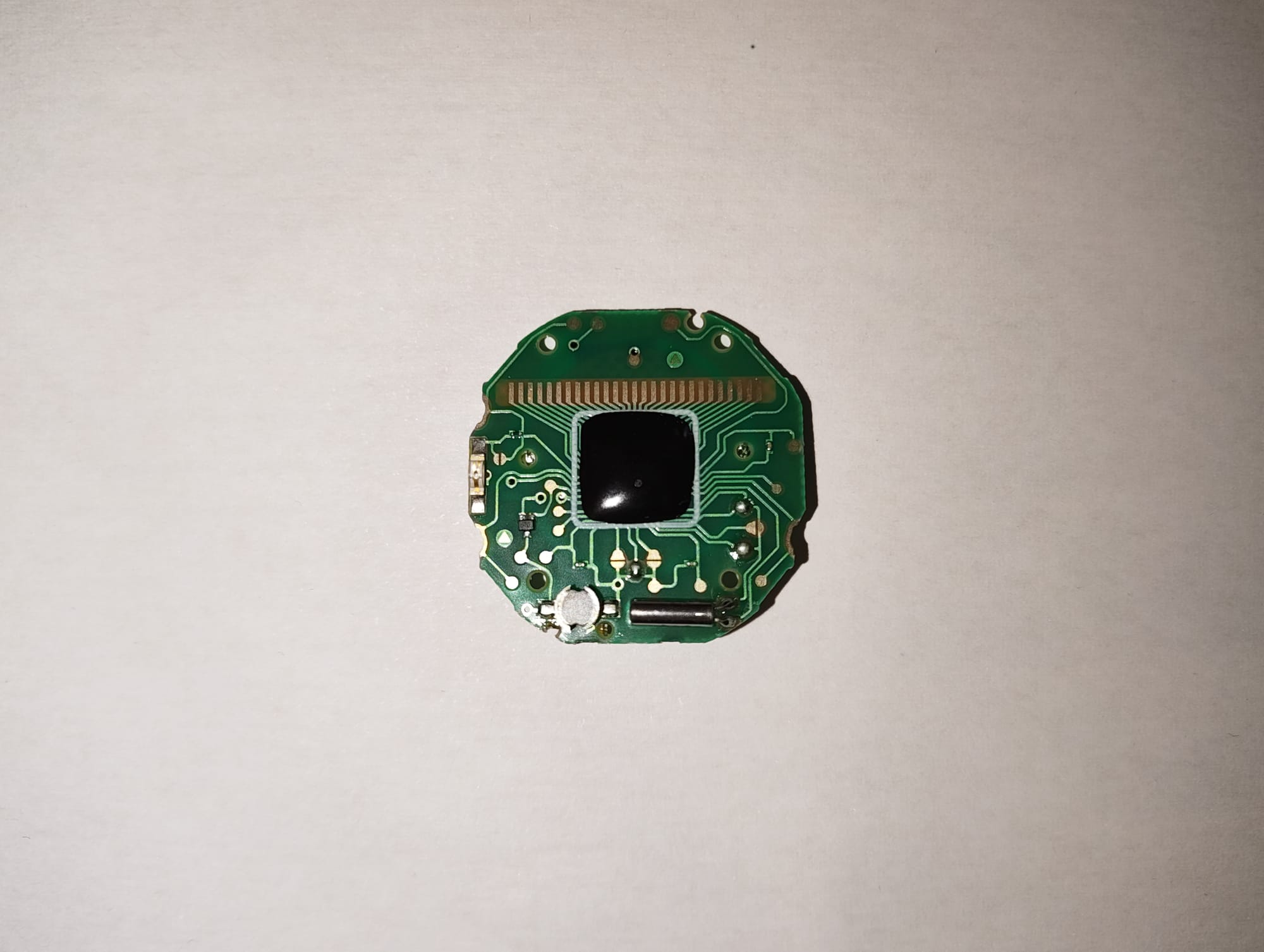

Modul jsem po vyjmutí rozebral. Po odjištění zadního plechu jsem vyndal elektroniku hodinek, gumový konektor mezi elektronikou a LCD displejem, reflektivní papírek a samotné LCD.

Dvojitá LED

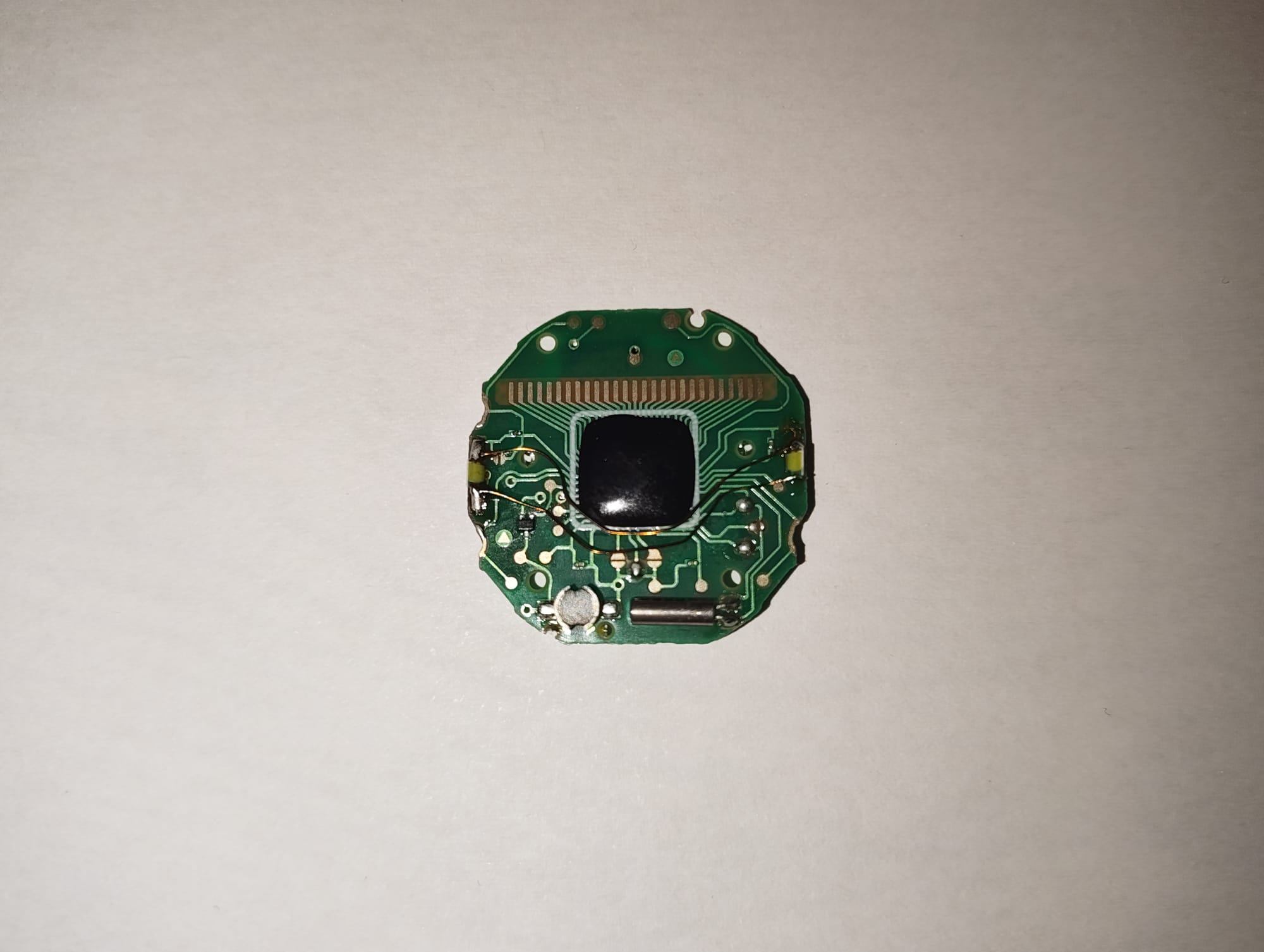

Jako první modifikaci jsem provedl (nebo nechal provést) výměnu původní slabé zelené LED za dvě silnější bíle LED. Protože jsem doma neměl vhodnou pájku, nechal jsem úpravu na svém kamarádovi. K druhé LED vedou od té první dva izolované drátky. Výsledek vypadá nějak takhle:

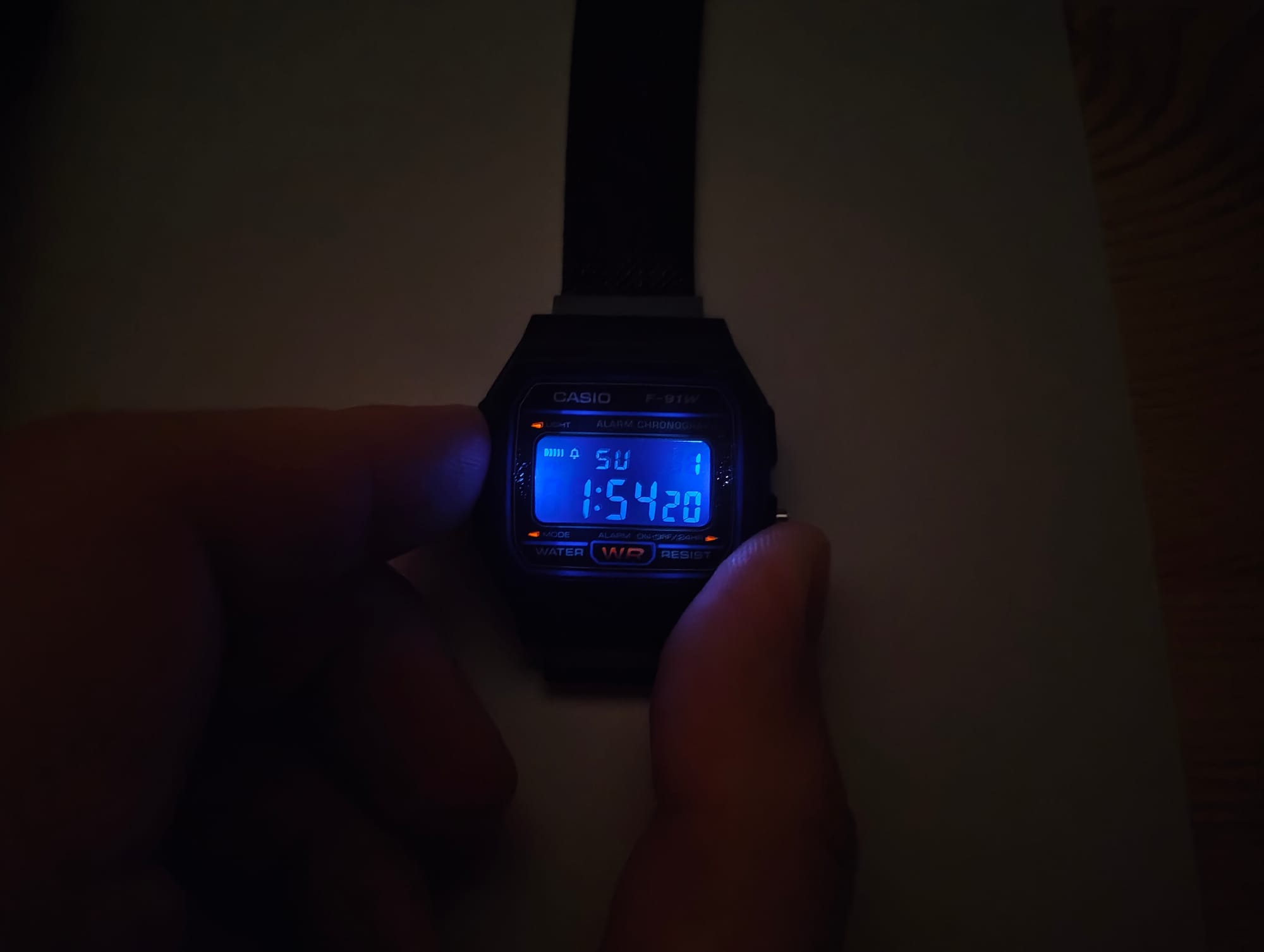

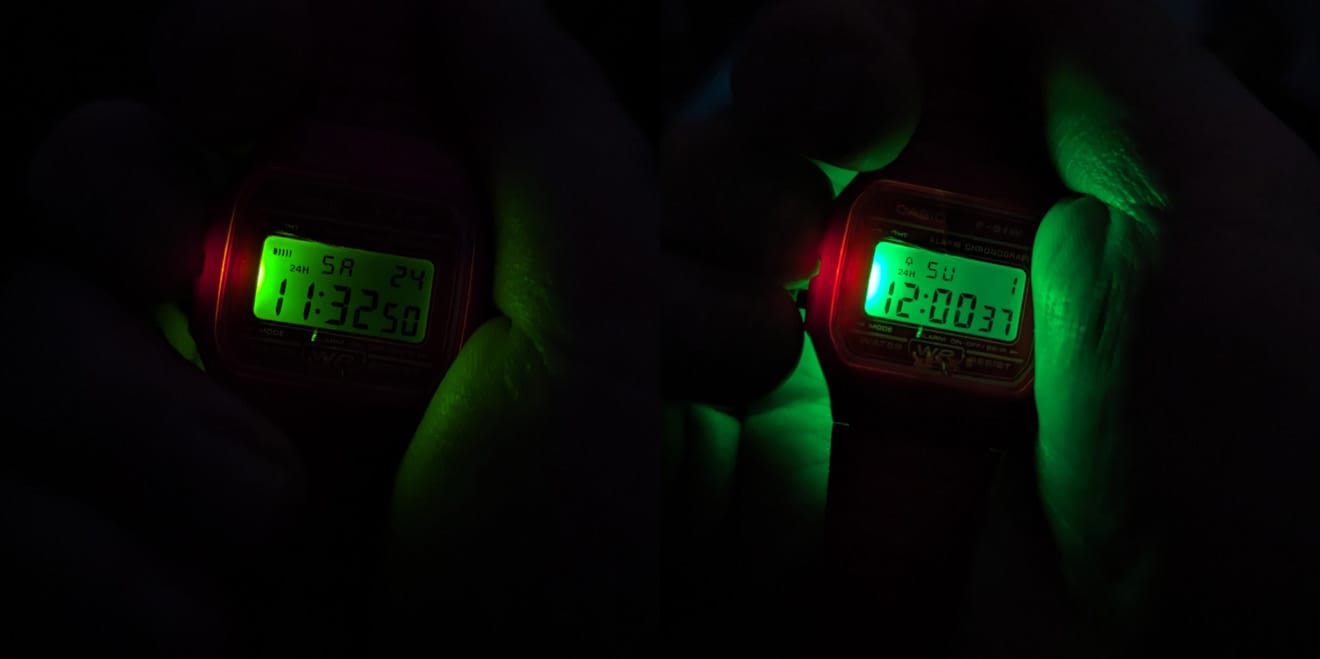

Porovnání modulu s dvojitou LED a původního modulu:

Výměna dufůzeru světla (+odstranění LCD folie)

Další krokem bylo vložení nového difůzeru světla mezi reflektivní papírek a LCD displej. Protože jsem ale chtěl v dalším kroku vytvořit efekt negativního displeje, musel jsem nejdřív odstranit původní folii na LCD displeji. V podstatě jde jen o to ji odlepit a isopropylalkoholem odstranit zbývající vrstvu lepidla.

Potom už jsem jen sestavil modul. Vložil jsem zpátky displej v pořadí: původní reflektivní papírek (lesklou vrstvou nahoruú, vytisknutý difůzer, LCD displej. Z druhé strany jsem pinzetou vložil vodič mezi displej a elektroniku (vodič i displej musí být čistý, jinak se nemusí správně zobrazovat všechna čísla), samotnou elektroniku, baterku a plech, který jsem zpět zacvakl.

Negativní displej

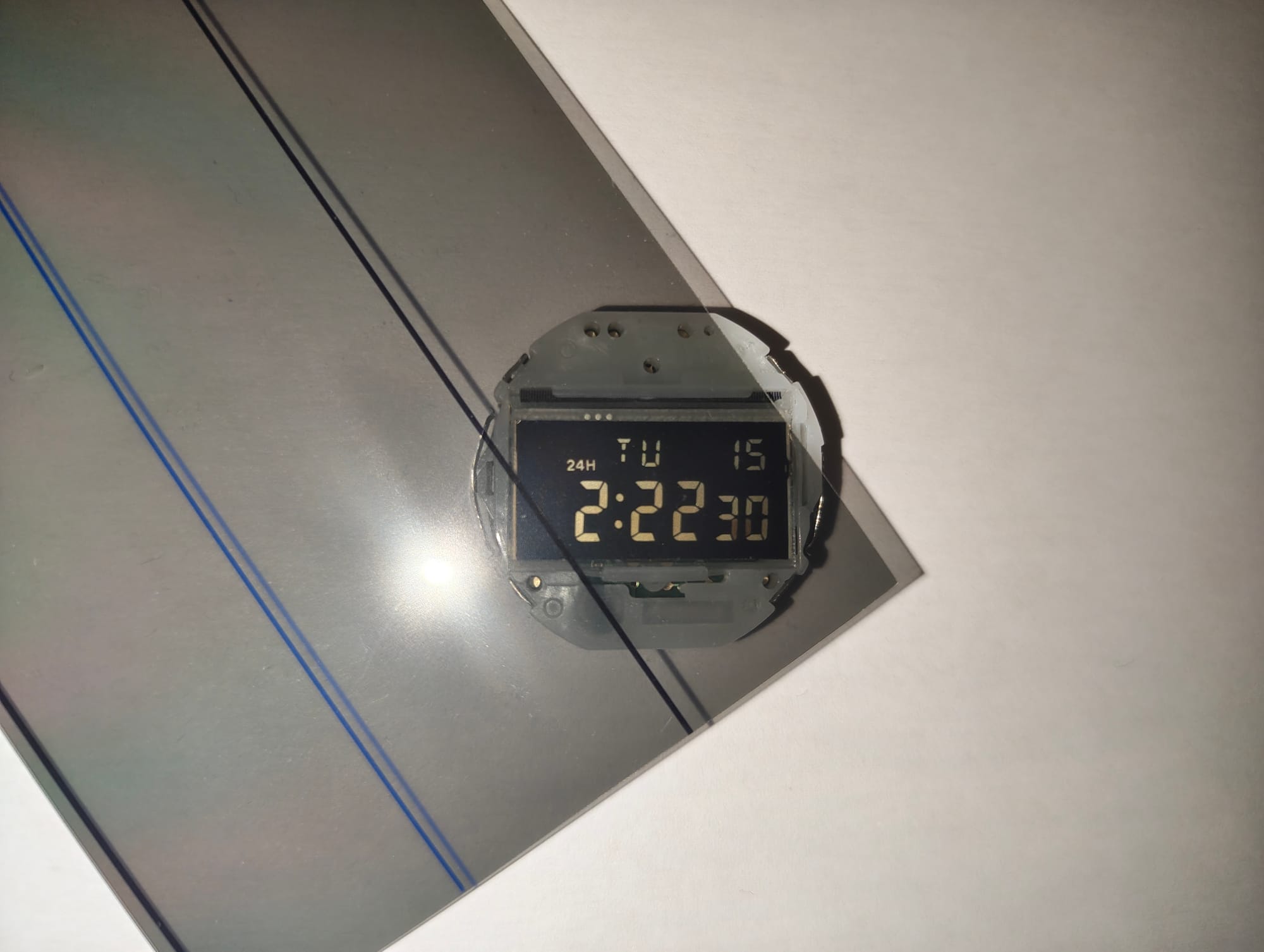

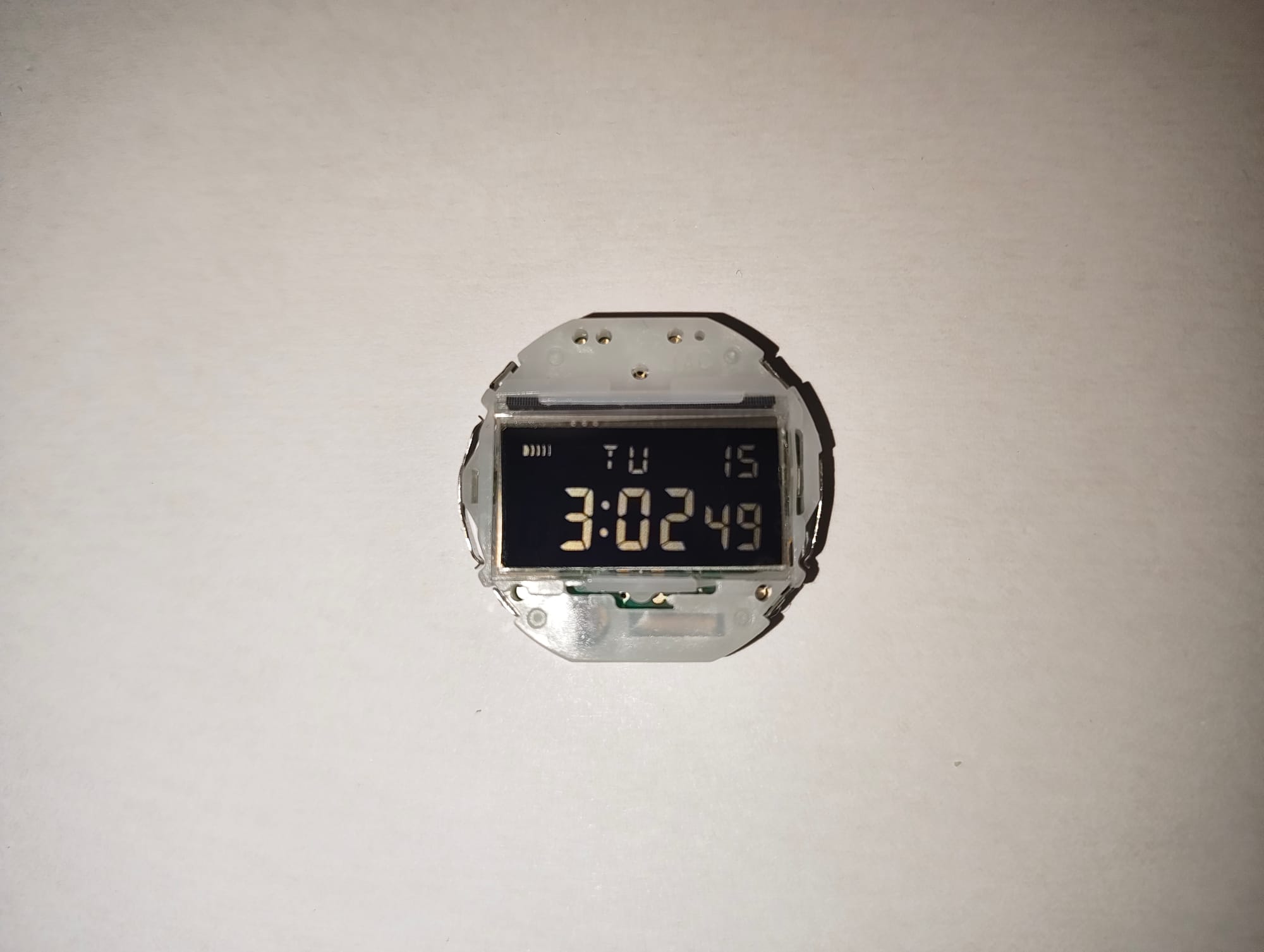

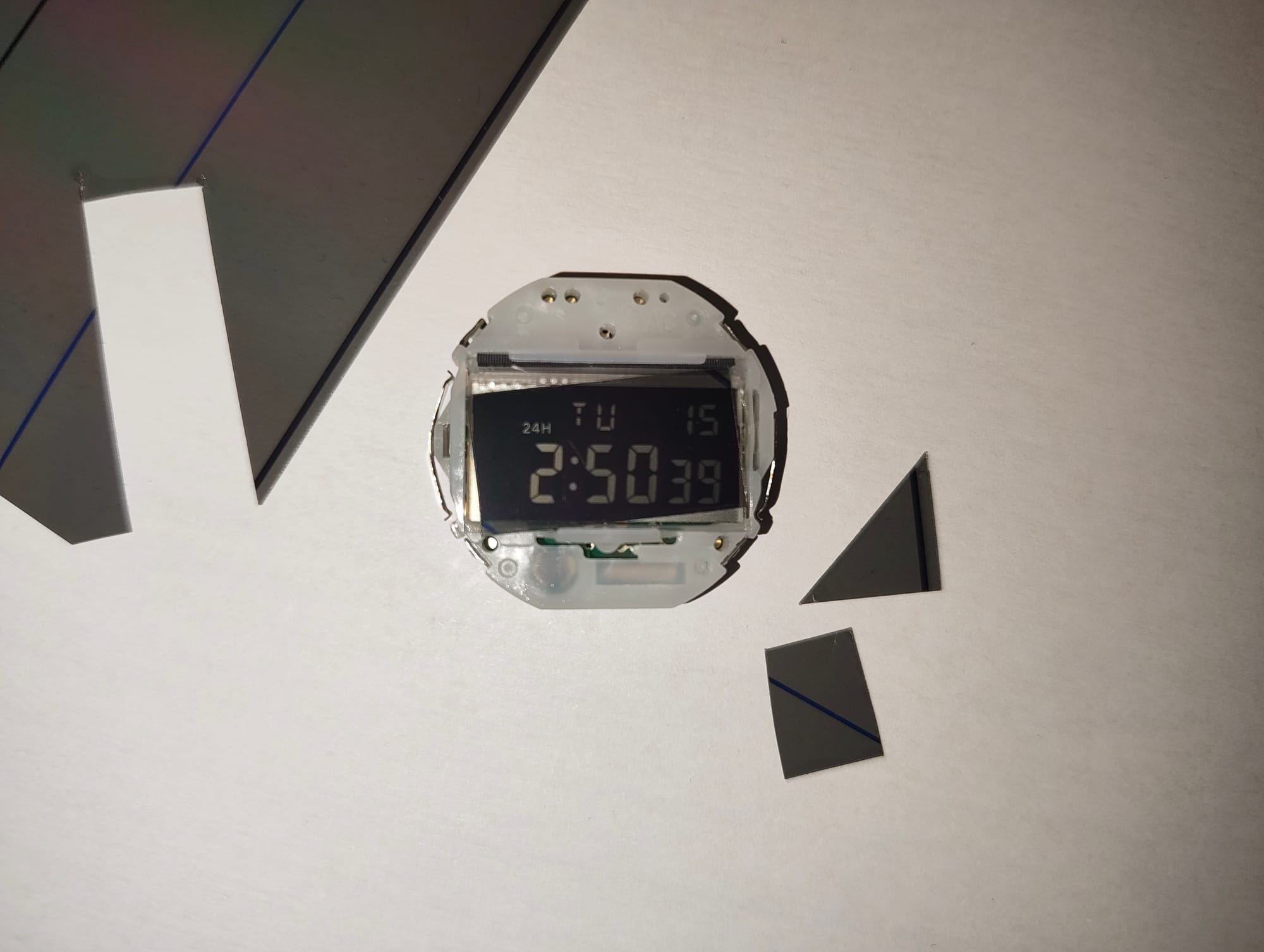

V dalším kroku jsem pro efekt negativního displeje použil polarizační vrstvu na LCD displeje pro repasování iPhonů. Bez původní LCD folie není na displeji nic vidět. Při otáčení nové polarizační folie nad displejem se různě mění viditelnost číslic. Folií jsem proto otáčel do té doby, dokud se mi nelíbil výsledný efekt. Vytsřihnul jsem odpovídající tvar displeje a po odlepení ochrané folie z vrstvy s lepidlem jsem folii přilepil na displej. Z druhé nelepivé strany byla další ochranná folie, kterou jsem také odstranil.

Hydromod

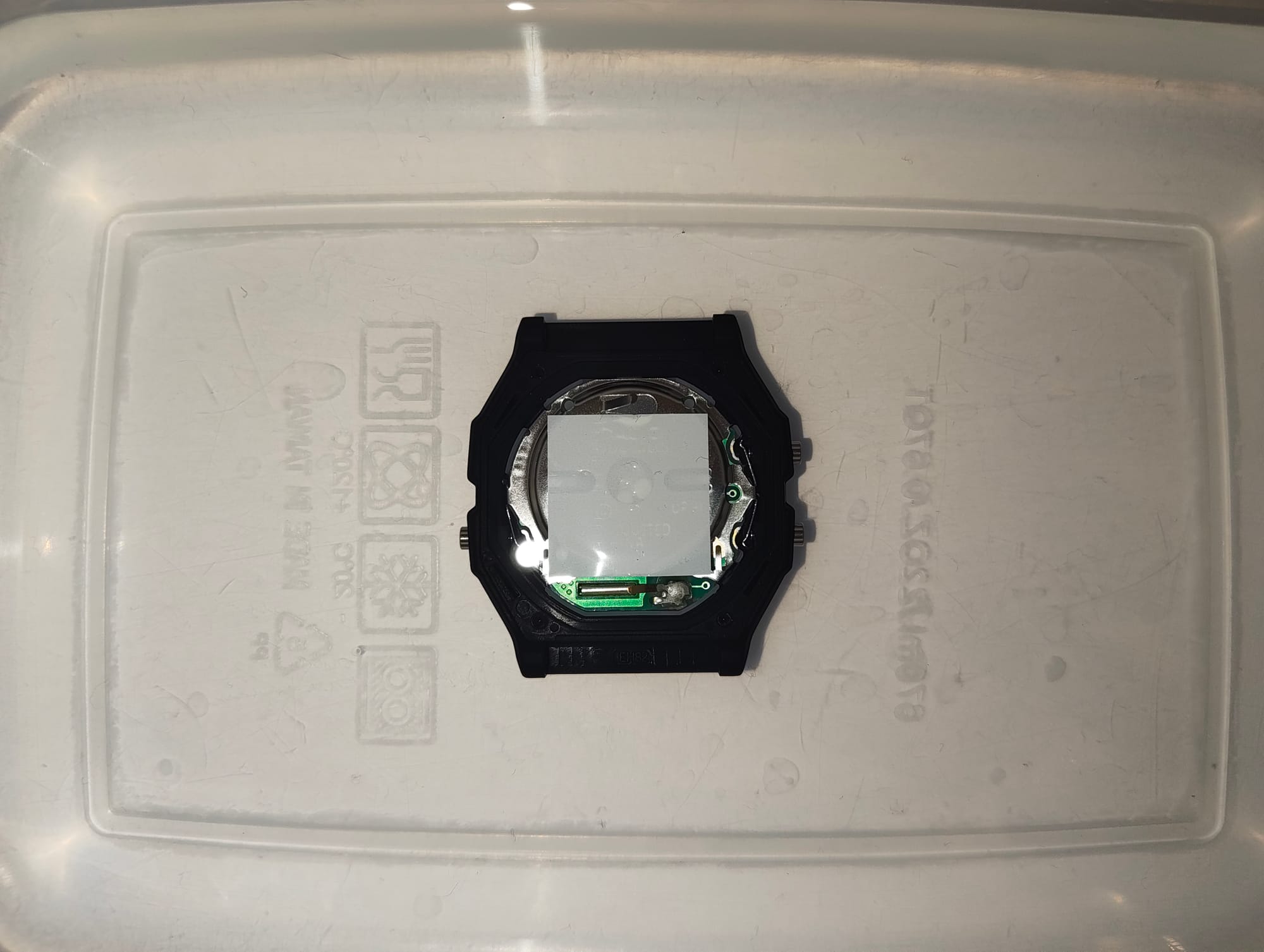

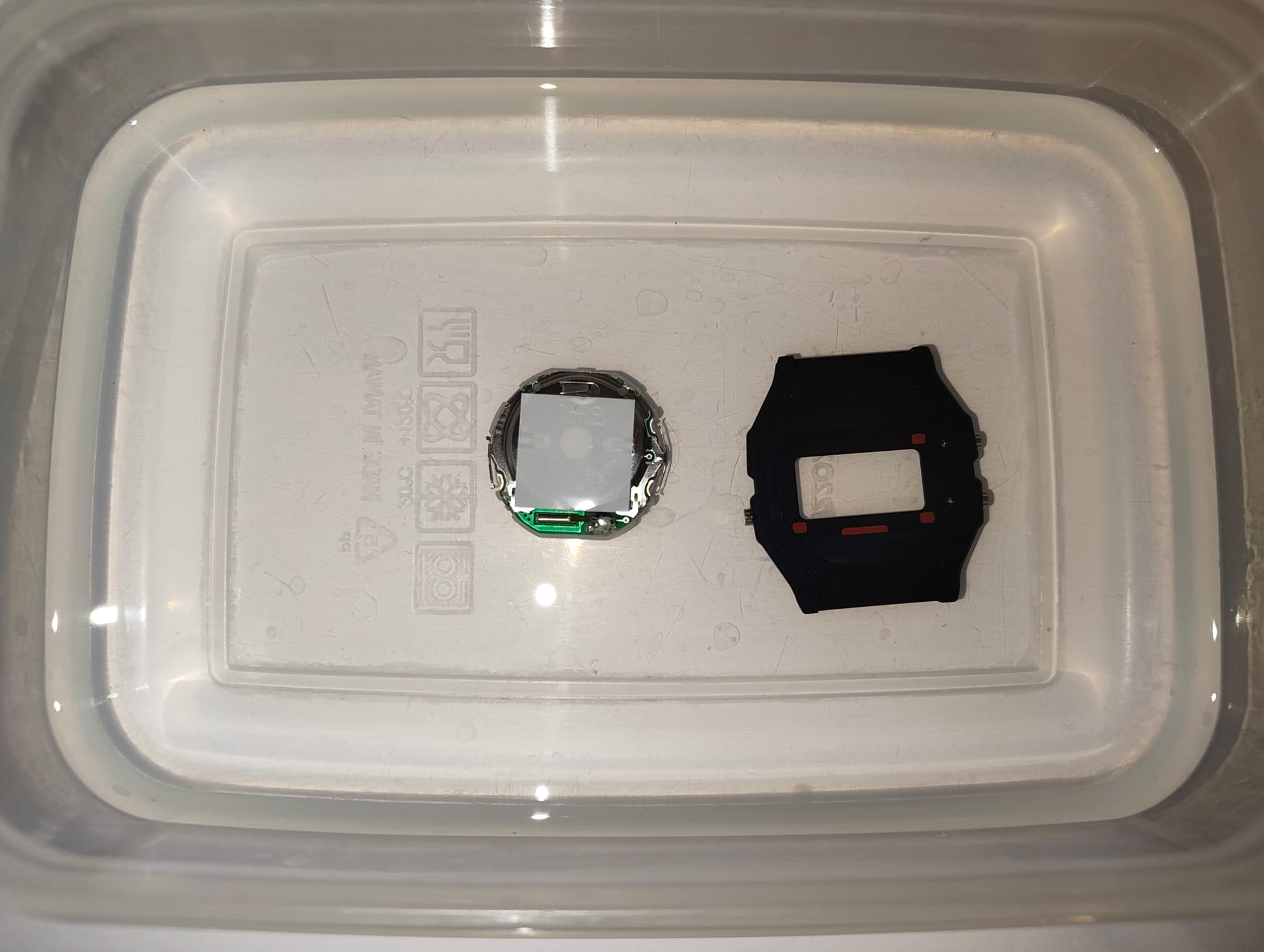

Tento poslední krok byl asi nejzábávnější (nejšpinavější) ze všech. Jako první jsem ponořil pouzdro a sestavený modul do silikonového oleje. S modulem jsem ještě otáčel do různých úhlů, aby unikly zbývající bublinky vzduchu a nakonec jsem ho nechal ještě chvilku "odležet". Po zbavení se všeho vzduchu jsem modul vložil zpátky do pouzdra a přišrouboval dýnko hodinek (zadní kovová část). Ještě předtím jsem pod ním vytvořil injekční stříkačkou malou bublinku pro vyrovnávání tlaku. Při změně teploty se totiž kapaliny roztahují - prostě fyzika. Nevím zda je to nutnost, ale radši jsem ji tam udělal.

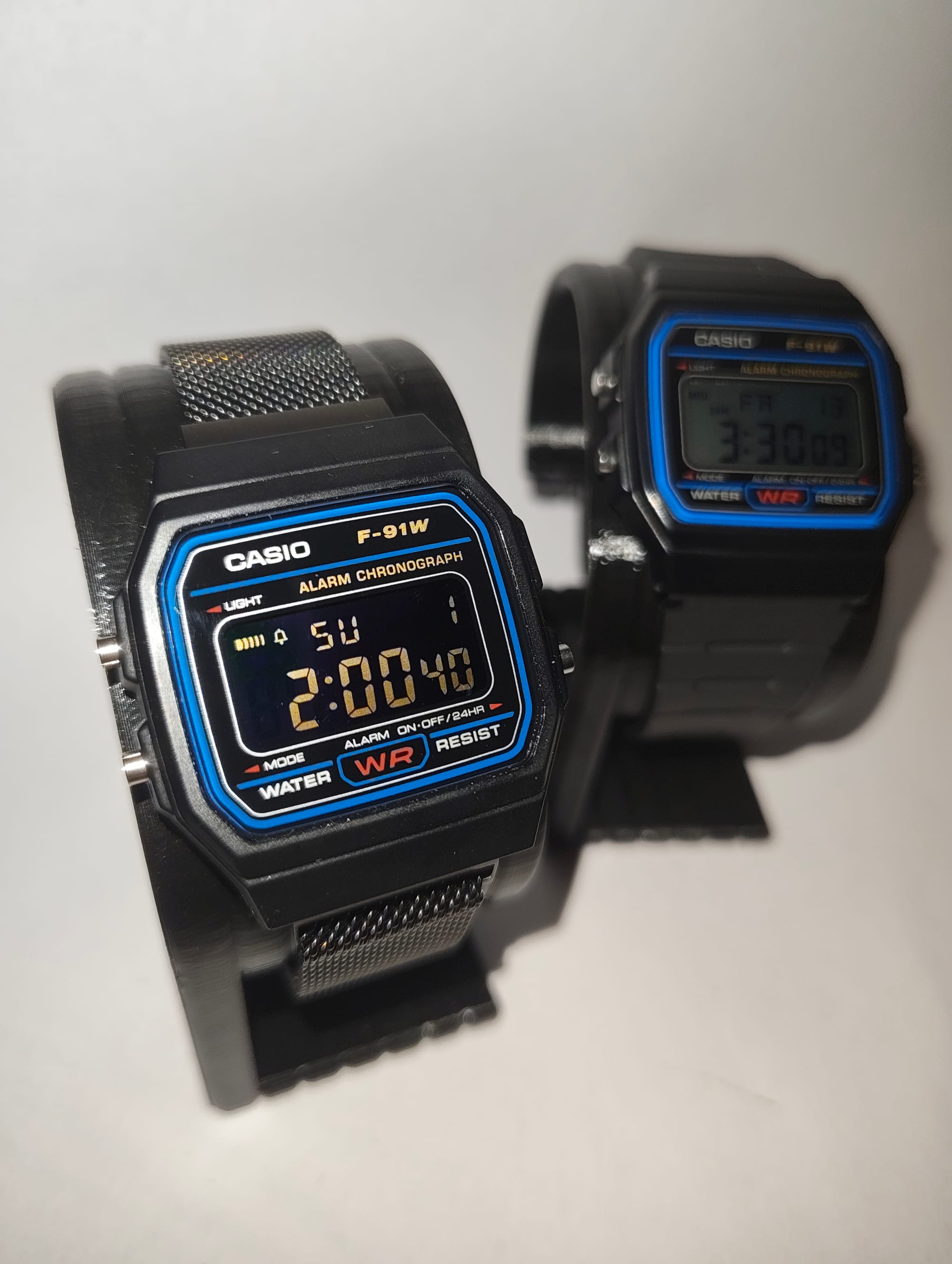

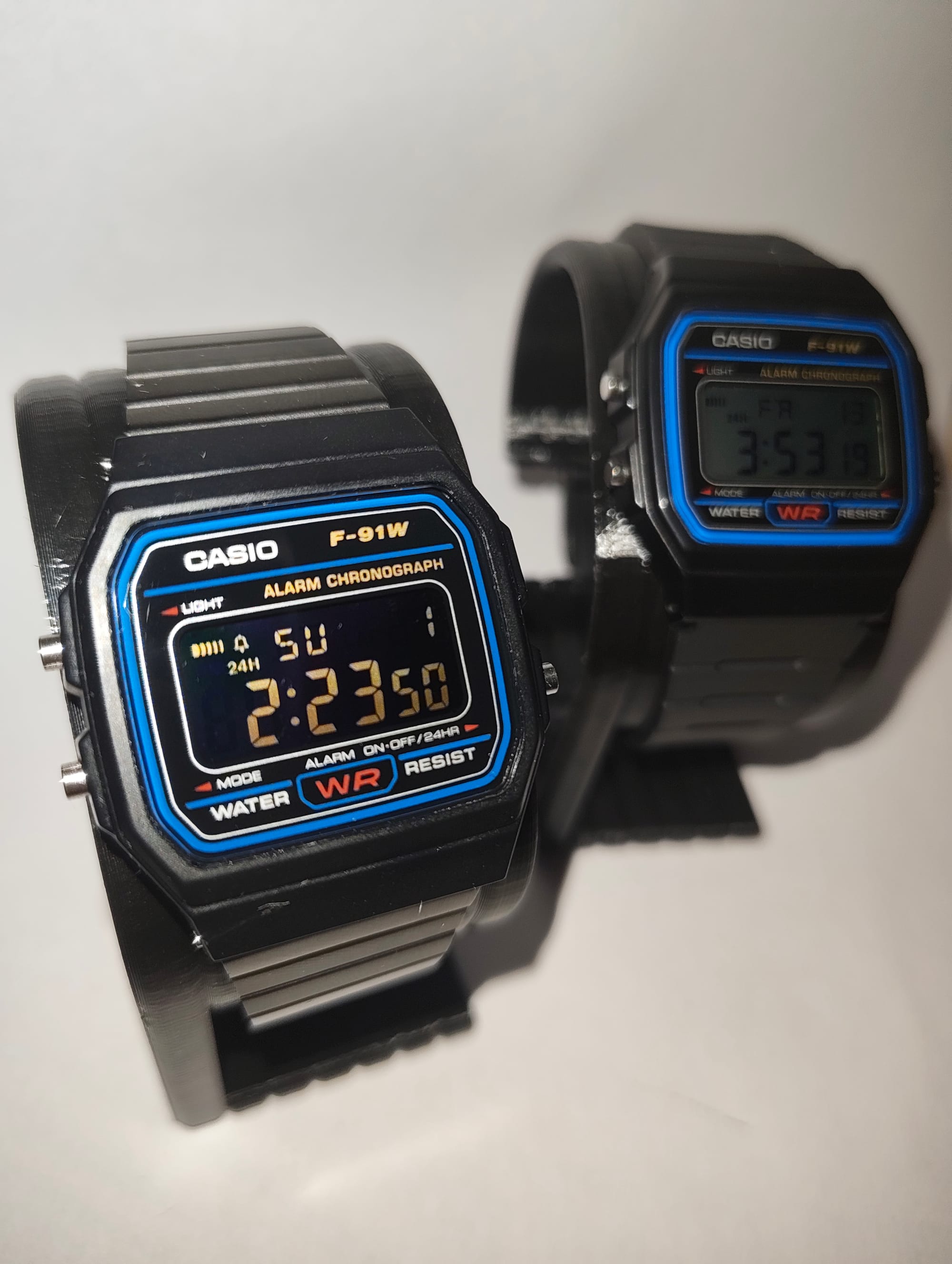

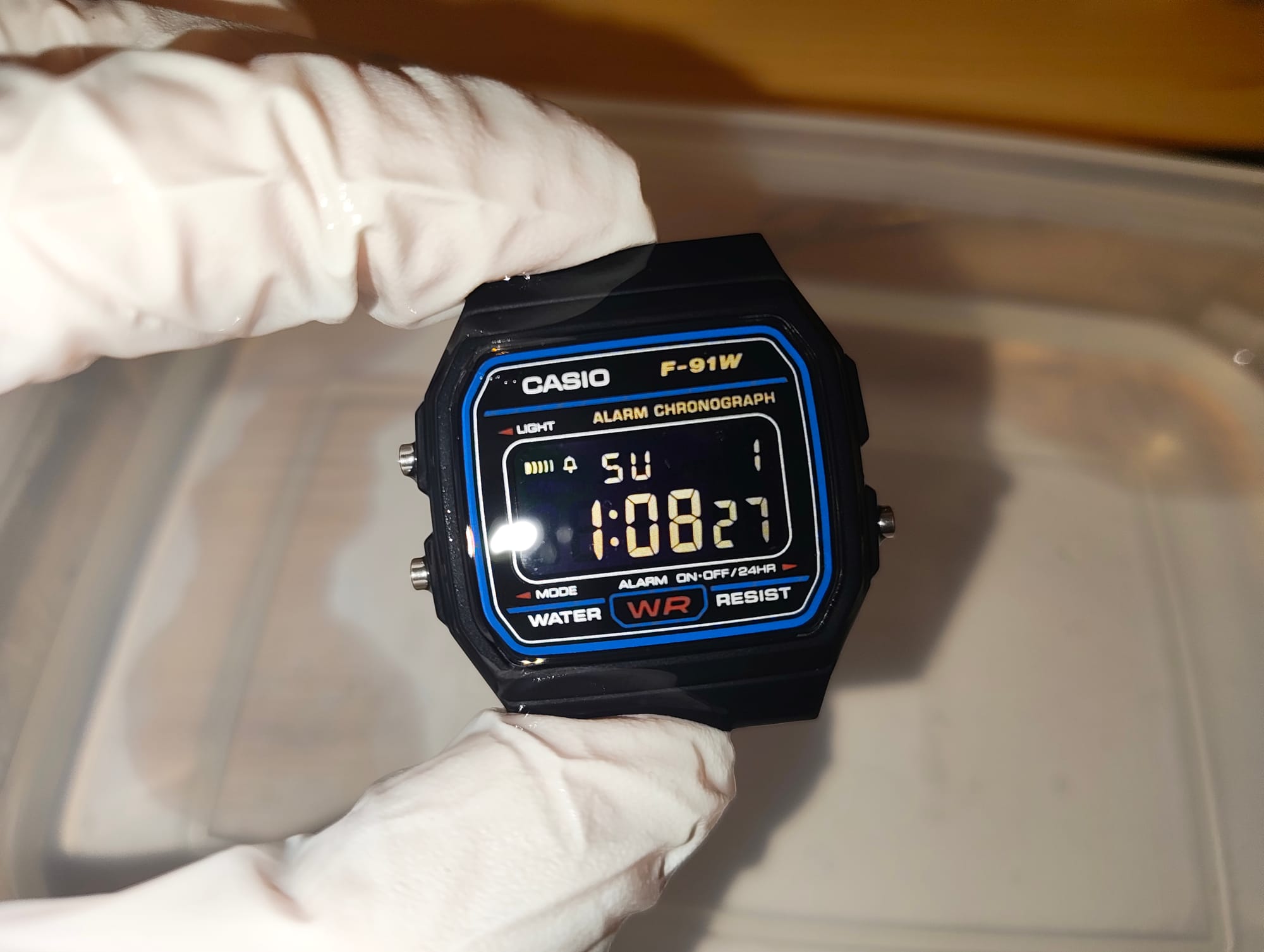

A zde je výsledek hydromodu:

Výměna řemínku

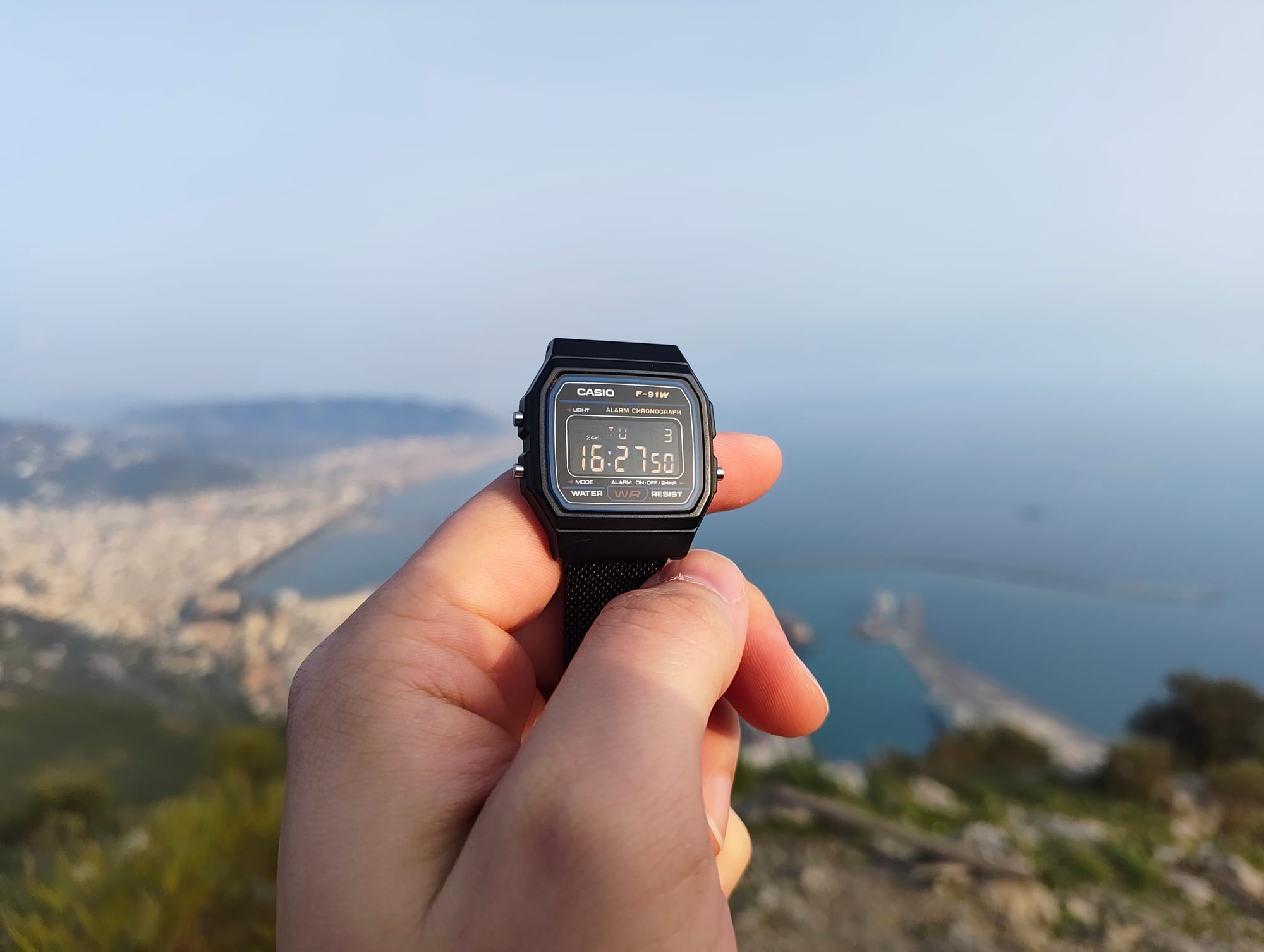

Poslední nejjednodušší úprava byla výměna řemínku. To se provádí podobně jako jeho sundání. Zkusil jsem dvě varianty: magnetický řemínek (styl milánksý tah) a kovový řemínek (podobný jako u modelu A700W):

Původní resinový řemínek je za mě opravdu pohodlný a lehký, takže člověk občas snadno zapomene, že ho má na sobě. U mě ale zvítězil milánksý tah, protože ho lze narozdíl od klasických řemínků nastavit na libovolnou velikost a stejně jako ten resinový vůbec není cítit.

Závěr

Myslím si, že se úpravy povedly a výsledek určitě stojí za to. Odstranil jsem nedostatky původního modelu a dodal jim tak unikátní vzhled.

Osobně můžu tento legendátní model hodinek jen doporučit. A to i jeho "nevylepšenou" verzi, která je ideální pro každodenní nošení. Je to prostě klasický kousek s šílenou reputací, který za opravdu málo peněz poskytne kopec muziky. Když takový kousek uvidíte na svém nebo cizím zápěstí, řeknete si "wow".
